國標法蘭板式平焊產品的形式

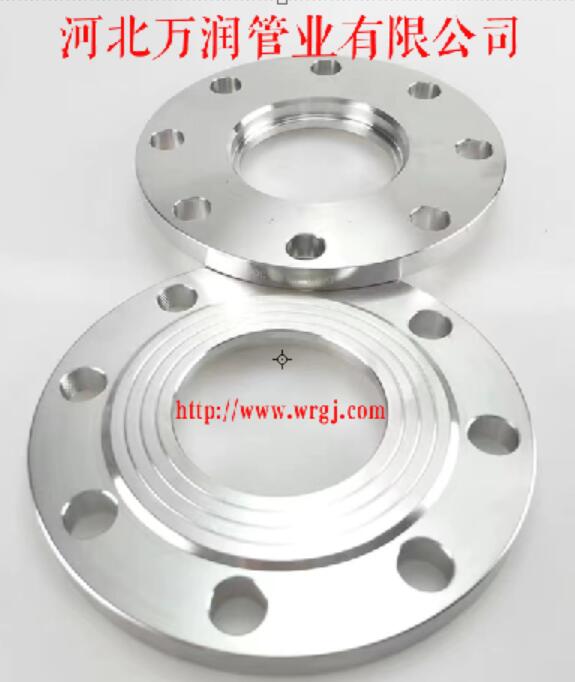

在9124.1-2019這個國標法蘭產品的規范里邊看到產品分了兩種的形式，這兩種的形式一種是全平面的，一種是凸面的，主要就是有這樣的兩種，然后很直白的就進入了一個產品的尺寸規格的列表，這個列表中對于它的厚度以及所匹配的鋼管外徑，包括說鋼管外徑有兩個系列也標注的很清楚。密封面的尺寸以及說兩個法蘭產品匹配的系列的內徑尺寸，這個內徑尺寸都是要加上焊制余量的，所謂的焊制余量這個意思也就是說這樣的一個產品是需要放入到管材，然后進行焊制這個管材進入到這個法蘭內徑里邊，不能夠有太多的余量，但是也不能說。余量太大了，所以這里邊有一個。正好合適的事。過了2.5公斤壓力的一個尺寸，然后就到了6公斤的一個尺寸，這上面用pn2.5以及pn6這一類的形式來表示的，接下來呢就是10公斤壓力的產品。這里有一個比較奇怪的現象，就是說壓力比較小的法蘭產品，反而它的這個尺寸要稍微的小一些，像2.5公斤壓力的板式平焊鋼制管法蘭，它上邊看到大的尺寸也就到1米2的尺寸，而翻過這一頁我們再看6公斤壓力的產品則是到了兩米的尺寸，10公斤的也到兩米的尺寸，包括16公斤這樣的中壓的一個產品也是有了和上面2.5公斤和6公斤一樣的一個尺寸，如果再往上就沒有了像25公斤的產品的大的尺寸就是到800的40公斤的到600的63公斤。達到了400，而這個它的100公斤也就是在這里邊算是很大的一個壓力了，再往上就沒了。這是達到了350的一個公稱尺寸，在接下來呢就是它的一個尺寸公差表，這個尺寸公差表上面明確的規定了，要符合105的規定，如果這上面沒有標注出來正常的公差，而需要一個加工尺寸的話就按照gbt1804粗糙度是按照c級來進行，這樣的一個規定寫得非常的明確。
